如何快速实现疫苗冷链运输的数据监控

CAN-bus总线在冷链运输中的应用

如图1所示,疫苗冷链是指为保证疫苗从疫苗生产企业到接种单位运转过程中的质量而装备的存储、运输冷藏设施、设备。由于疫苗对温度敏感,从疫苗制造的部门到疫苗使用的现场之间的每一个环节,都可能因温度过高而失效。在储运过程中,一旦温度超过2℃~8℃,疫苗就要被销毁。

图1 冷链运输示意图(图片来源于网络)

为此,疫苗冷链运输过程中确保温度的稳定是重中之重。冷链运输集装箱和配送车中都配有冷藏系统。如图2所示,为了保证通讯的实时可靠,其中冷藏机组和整车控制器主要以CAN-bus总线通信的方式。市面上也存在各种针对冷链物流的CAN总线传感器。

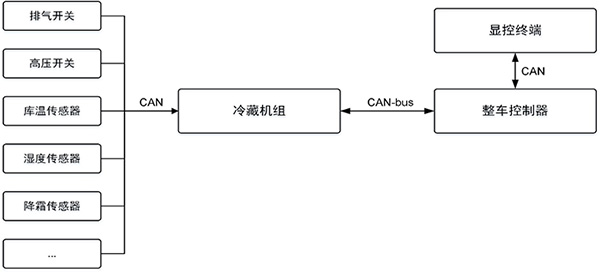

图 2冷链运输冷藏系统示意图
ZWS-CAN智慧云赋能“冷链运输”行业

物资运输过程中,如何远程实时的监控冷链运输车中温度的变化,保证产品不失效呢?上图2所示,冷藏机组内部及外部通信,依赖于CAN总线的方式。那么,只需要通过CAN-bus总线实时将温度的报文上传到后台,便可以实时的监控车辆温度变化情况。致远电子多年致力于CAN-bus产品的开发,积累的大量的经验,对此提出来可靠的方案。

  • CANDTU-400EWGR 4G远程监控

ZLG致远电子推出的CAN总线“黑匣子”,我们称之为CANDTU。如图3所示是CANDTU-400EWGR,该产品能够将冷链运输车上CAN总线的报文记录在本地SD卡或者通过4G实时上传到云平台。用户可以使用ZLG开发的ZWS-CAN云平台,也可以将数据上传到指定的云端服务器,实现数据云同步。用户可通过平板、手机等移动终端登录云,实时查看云平台数据,实现“设备+云端+终端”模式下的大数据全方位处理。

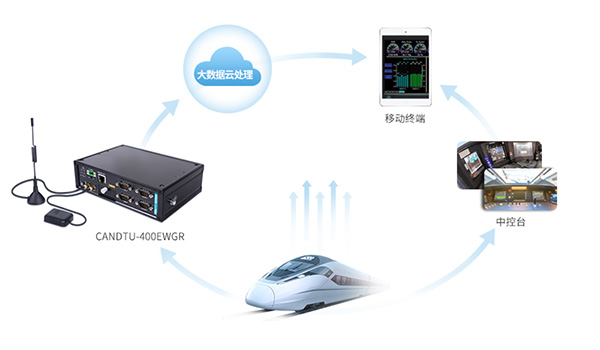

图3CANDTU-400EWGR产品示意图
  • GPS定位功能

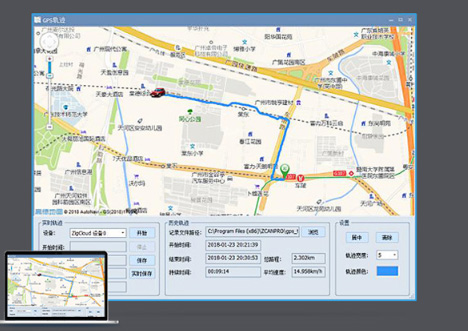

CANDTU-400EWGR提供4路相互独立的通道,用户只需要将该产品接入到冷链运输车CAN总线上,即可将数据上传到后台,另外,该产品有GPS功能,ZWS-CAN云端服务器可以进行地图可视化的定位,实时显示车辆运行速度,对车辆运行轨迹进行记录存储。定位精度在2m左右,对故障分析定位有较高的可信度。

图 4 GPS定位功能
  • DBC可视化分析

ZWS-CAN智慧云能够实现DBC的可视化分析,结合丰富多彩的图形控件,及时进行CAN数据的可视化展示,直观分析运行情况,如图5所示能够对信号值进行显示和信号跟踪。用户可以远程的观察冷链运输车内部温度变化曲线,监控温度变化幅度。

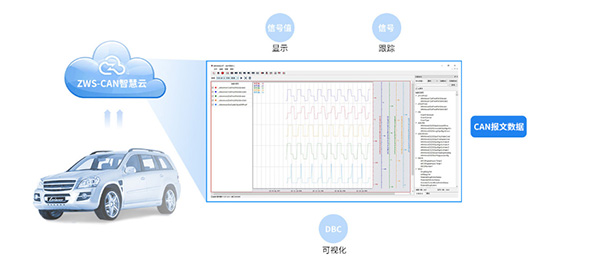

图 5数据可视化分析
  • 支持车载UDS诊断

用户可以通过ZWS-CAN云端服务器,直接对车辆进行标准的UDS诊断,实现对设备的监控。

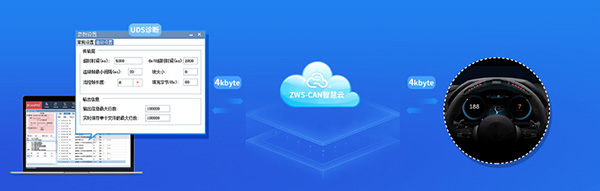

图6远程UDS诊断
  • 上传数据过滤,节省用户流量

CANDTU-400EWGR设备支持网络传输滤波功能,通过配置软件只传输滤波器中的CAN ID报文,减少不必要的网络流量。

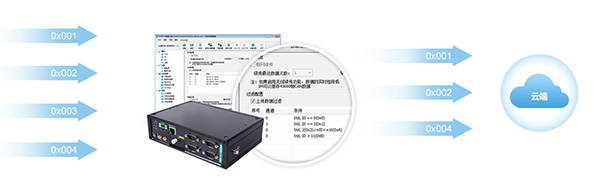

图 7CAN数据过滤
  • ZLG CAN总线测试分析仪ZCANPRO

ZLG ZCANPRO软件为CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能,大大降低成本,提升开发效率。

图 8ZCANPRO分析软件
  • CAN智慧云视频演示

ZWS-CAN智慧云与CANDTU-400EWGR拥有强大的功能,更多的产品信息可以到下方链接进一步了解:

https://www.zlg.cn/can/can/product/id/245.html

https://www.zlg.cn/can/can/product/id/262.html
