CANOpen轻松入门—特殊协议
产品链接：https://www.zlg.cn/can/can/product/id/44.html
SDO主要用于CANopen主站对从节点的参数配置。服务确认是SDO的最大的特点，为每个消息都生成一个应答，确保数据传输的准确性。如图 1所示，这就像快递，需要收方签收后，给寄方发送一个已经签收的确认才算完成一次投递。
在一个CANopen系统中，通常CANopen从节点作为SDO服务器，CANopen主节点作为客户端（称为CS通讯）。SDO客户端通过索引和子索引，能够访问SDO服务器上的对象字典。这样CANopen主节点可以访问从节点的任意对象字典项的参数，并且SDO也可以传输任何长度的数据（当数据长度超过4个字节时就拆分成多个报文来传输）。

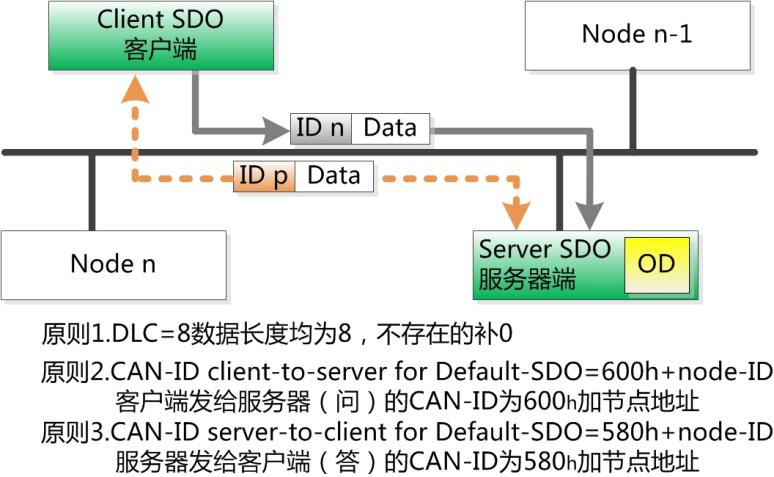

SDO的通讯原则非常单一，发送方（客户端）发送CAN-ID为600h+Node-ID的报文，其中Node-ID为接收方（服务器）的节点地址，数据长度均为8字节；
接收方（服务器）成功接收后，回应CAN-ID为580h+Node-ID的报文。这里的Node-ID依然是接收方（服务器）的节点地址，数据长度均为8字节。如图 2所示。
快速SDO协议（Expedited SDO protocol）
最常用最常见的SDO协议是快速SDO，所谓快速，就是1次来回就搞定。前提是读取和写入的值不能大于32位。如图 3所示，为快速SDO协议的示意图。命令中直接包含了要读写的索引、子索引、数据。可谓直接命中。
快速SDO的难点在于CS命令符的记忆，需要读者收藏这个示意图。
通过快速SDO，可以直接对CANopen节点的对象字典中的值进行读取和修改，所以在做参数配置之外，也经常作为关键性数据传输之用。比如CANopen控制机器人的电机转动角度时，就使用SDO来传输，保证可靠到达。
普通SDO协议（Normal SDO protocol）
当需要传输的值超过32位时，就不能使用快速SDO传输。必须使用普通SDO进行分帧传输。在应用中较少用到，一般用于CANopen节点的程序固件升级，或者做网关转换MVB总线之类数据最大可达256位的应用。
普通SDO协议难点在于分包逻辑与CS命令符的变化。依然难以记忆，需要读者将以下示意图进行收藏。
当然普通SDO的CAN帧ID与快速SDO相同，依然发送方（客户端）发送的报文CAN-ID为600h+Node-ID，接收方（服务器）成功接收后，回应CAN-ID为580h+Node-ID的报文。
1.下载协议download protocol 如图 4所示。
通用通讯对象（General communication objects）
由于通用通讯对象十分重要，NMT主站（CANopen主站）在启动时，通常都全部或者部分读取所有从站中通用通讯对象中的索引，所以所有的通用通讯对象都必须在CANopen从站中实现，使用者也必须熟知这些索引地址与其含义。如表3所示。

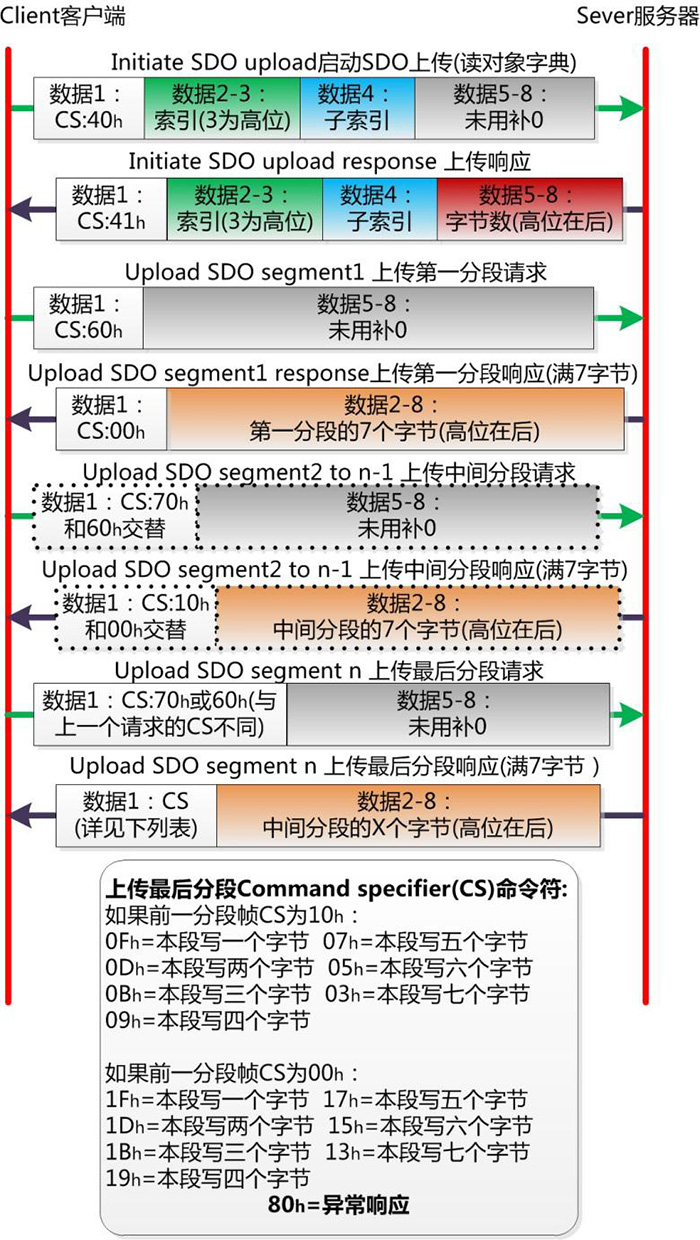

2.上传协议upload protocol 如图 5所示。
